ЭЛЕКТРОТЕХНИКА · ЛИСТ 01

Транс­форматоры

Устройство, которое повышает или понижает переменное напряжение с помощью электромагнитной индукции — почти без потерь энергии. Разбираем принцип работы, устройство, виды и где они применяются.

КПД крупных
> 99 %
Работает на
~ перем. токе
Открыт принцип
1831 г.
условное обозначение U₁ U₂ N₁ N₂ сердечник
рис. 1 — схема замещения
01

Что такое трансформатор

Трансформатор — это статическое (без движущихся частей) электромагнитное устройство, которое преобразует переменное напряжение одной величины в переменное напряжение другой величины при той же частоте.

Проще говоря, он умеет «поднимать» и «опускать» напряжение. Например, на электростанции напряжение повышают до сотен тысяч вольт, чтобы передать энергию на сотни километров с минимальными потерями, а у вас дома его понижают до привычных 220 В.

Ключевой момент: трансформатор передаёт мощность, а не создаёт её. Сколько энергии вошло — почти столько же и вышло (КПД крупных машин выше 99 %). И работает он только на переменном токе — почему, разберём дальше.

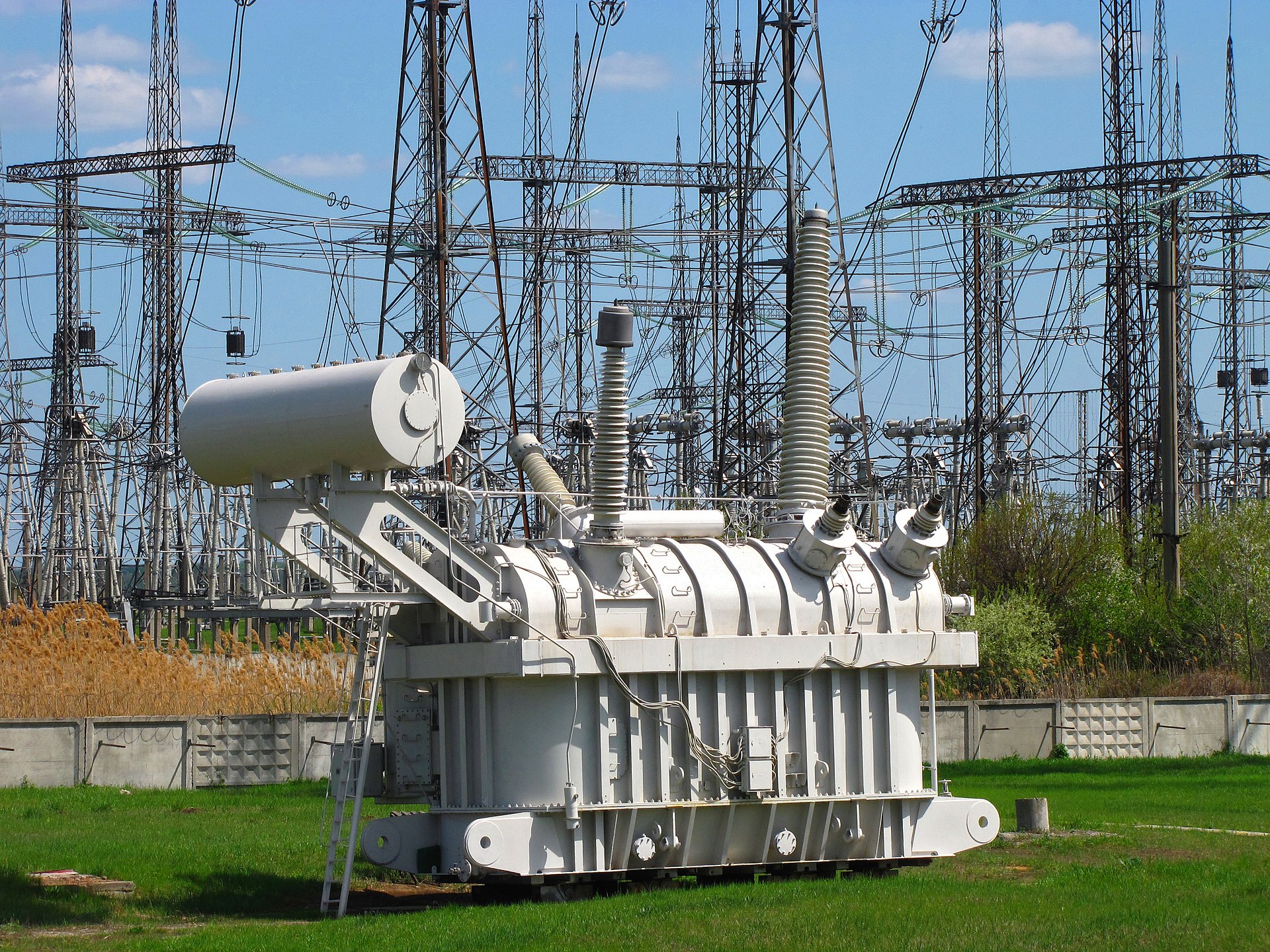

ФОТО 02 Силовой высоковольтный трансформатор 750 кВ с вводами на подстанции
Силовой высоковольтный трансформатор 750 кВ© Novoklimov · Wikimedia Commons · CC0
02

Как это работает

Принцип — электромагнитная индукция (закон Фарадея)

Φ — магнитный поток U₁ источник ~ N₁ витков U₂ нагрузка N₂ витков первичная обмотка вторичная обмотка
рис. 2 — наведи курсор на узел схемы, чтобы узнать подробнее
синие стрелки — магнитный поток, жёлтые точки — ток
  1. 1

    Подаём переменный ток

    На первичную обмотку (N₁ витков) подаётся переменное напряжение U₁. По ней течёт переменный ток.

  2. 2

    Рождается магнитный поток

    Ток создаёт вокруг обмотки переменный магнитный поток Φ. Стальной сердечник «собирает» его и проводит по кольцу.

  3. 3

    Поток наводит ЭДС

    Переменный поток пронизывает вторичную обмотку (N₂ витков) и по закону Фарадея наводит в ней ЭДС — появляется напряжение U₂.

  4. 4

    Соотношение витков решает всё

    Чем больше витков во вторичной обмотке относительно первичной, тем выше U₂. U₁/U₂ = N₁/N₂.

  5. ?

    Почему только переменный ток?

    ЭДС наводит лишь меняющийся поток. Постоянный ток даёт постоянный поток — он не меняется, и во вторичной обмотке ничего не наводится.

03

Устройство

Из чего состоит силовой трансформатор

1 2 3 4 5 6 7 8
рис. 3 — разрез масляного трансформатора · наведи на узел или пункт списка
  1. 1 Вводы (изоляторы)
  2. 2 Расширитель
  3. 3 Бак
  4. 4 Масло
  5. 5 Магнитопровод
  6. 6 Обмотки (ВН/НН)
  7. 7 Радиаторы
  8. 8 Катки (тележка)
01

Магнитопровод (сердечник)

Набран из тонких пластин электротехнической стали, изолированных друг от друга. Проводит магнитный поток и снижает потери на вихревые токи.

02

Обмотки

Первичная и вторичная — катушки из изолированного медного или алюминиевого провода. Именно их число витков задаёт коэффициент трансформации.

03

Изоляция

Разделяет витки, обмотки между собой и от корпуса. От её качества зависит надёжность и срок службы.

04

Бак с маслом

У масляных трансформаторов обмотки погружены в трансформаторное масло — оно изолирует и отводит тепло.

05

Система охлаждения

Радиаторы, а у мощных машин — вентиляторы и насосы. Отводят тепло, которое выделяется при работе.

06

Вводы (изоляторы)

Через них провода заходят внутрь бака, не касаясь корпуса. Чем выше напряжение — тем длиннее «фарфоровая юбка».

07

Расширитель

Бачок сверху компенсирует тепловое расширение масла, чтобы давление в баке оставалось стабильным.

08

Переключатель ответвлений

РПН/ПБВ — позволяет подстраивать число витков и точно регулировать выходное напряжение.

04

Виды трансформаторов

Классификация по основным признакам

// по направлению преобразования

Повышающий

N₂ > N₁. Поднимает напряжение — например, на выходе электростанции перед ЛЭП.

Понижающий

N₂ < N₁. Снижает напряжение — на подстанциях и в блоках питания до 220/12/5 В.

// по назначению

Силовые

Передают большую мощность в энергосистемах. Самые крупные — на сотни и тысячи МВА.

Распределительные

Финальное звено — понижают напряжение до бытового прямо рядом с потребителями.

Измерительные (ТТ/ТН)

Трансформаторы тока и напряжения. Дают приборам безопасные пропорциональные величины.

Разделительные

k = 1, но обмотки электрически развязаны. Нужны для безопасности (гальваническая развязка).

Согласующие

Подгоняют сопротивление источника и нагрузки в усилителях и аудиотехнике.

Автотрансформатор

Одна обмотка с ответвлением. Компактнее и дешевле, но без развязки цепей.

// по числу фаз

Однофазные

Одна фаза. Бытовая техника, небольшие устройства, измерительные цепи.

Трёхфазные

Основа промышленной энергетики: один аппарат на все три фазы сети.

// по охлаждению и конструкции

Масляные

Обмотки в масле — хорошая изоляция и теплоотвод. Для больших мощностей.

Сухие

Охлаждаются воздухом. Пожаробезопаснее — ставят внутри зданий.

Стержневые / броневые

Разная форма магнитопровода: обмотки снаружи стержней либо «спрятаны» внутри.

Тороидальные

Кольцевой сердечник. Компактны, мало помех — в качественной электронике.

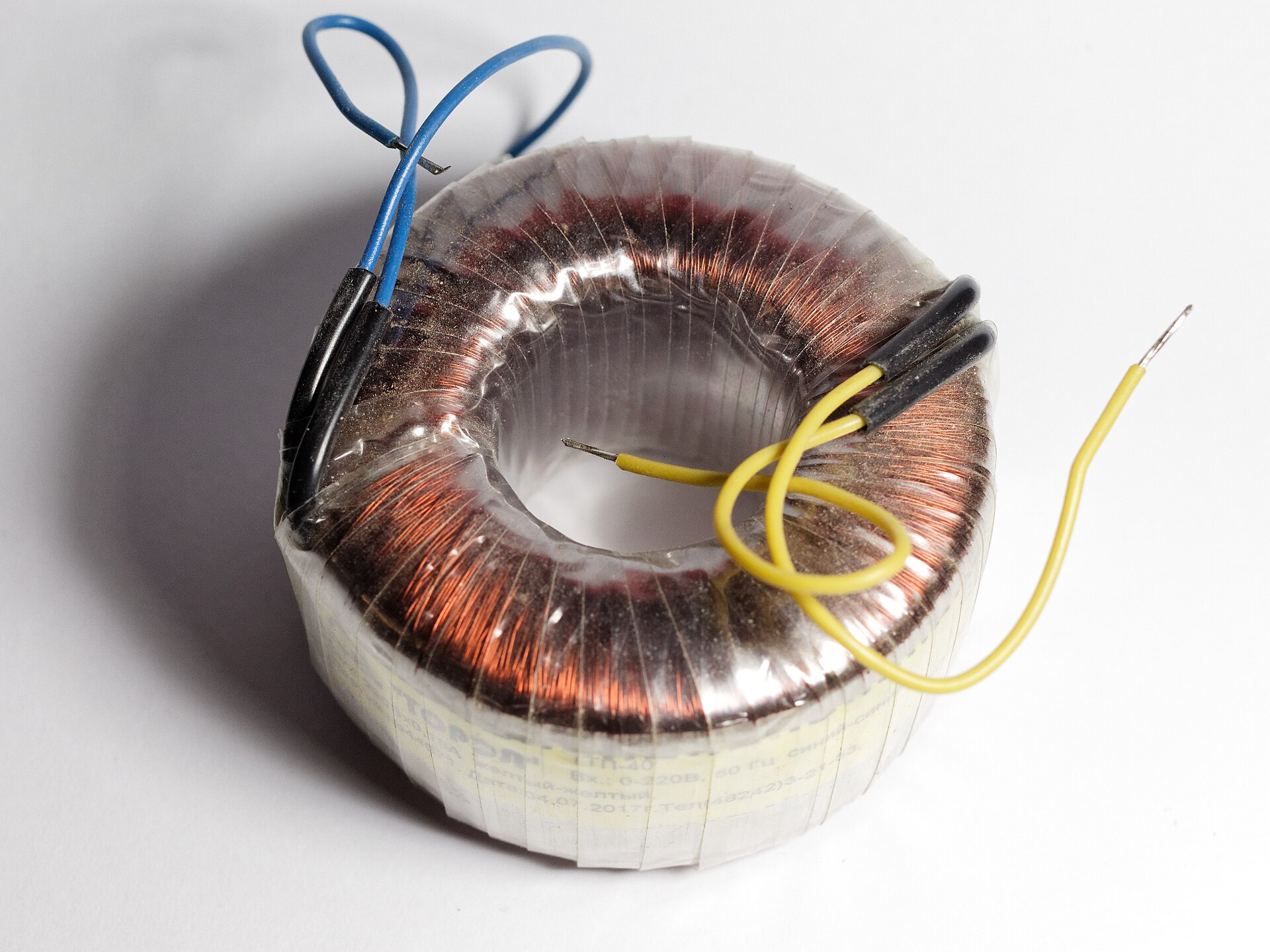

ФОТО 03 Тороидальный трансформатор: кольцевой сердечник с медной обмоткой и выводами
Тороидальный трансформатор© Wikimedia Commons · CC0

На фото — небольшой тороидальный трансформатор: видны кольцевой сердечник и намотанный поверх него медный провод. Благодаря замкнутой форме кольца магнитный поток почти не «вытекает» наружу, поэтому такие трансформаторы дают мало помех, меньше гудят и компактнее обычных. Их любят ставить в аудиотехнику и точные приборы.

05

Где применяются

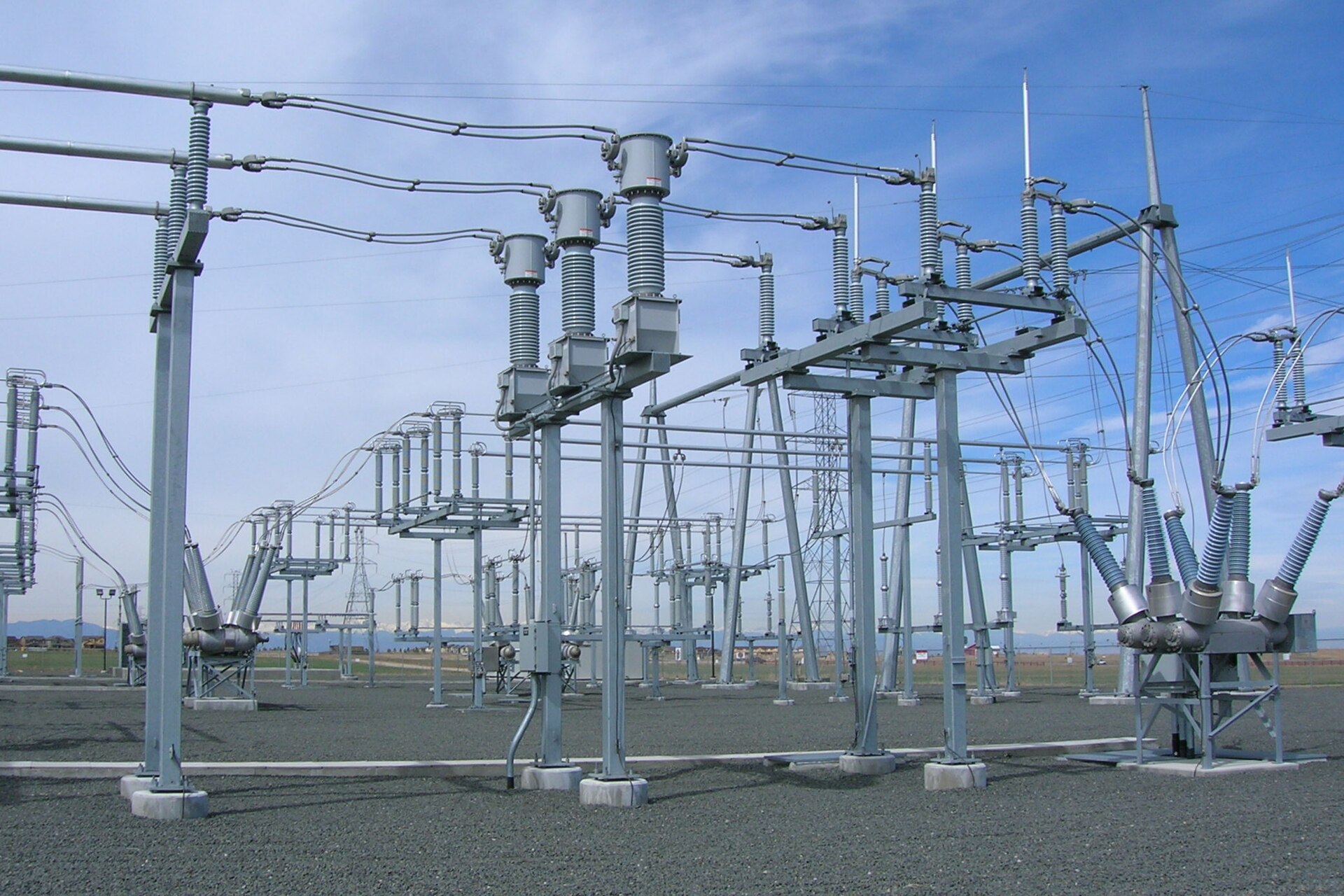

ФОТО 01 Открытое распределительное устройство подстанции: шины, изоляторы, разъединители
Открытое распределительное устройство (ОРУ) подстанции© Greg Goebel · Wikimedia Commons · CC BY-SA 2.0

// зачем повышать напряжение в ЛЭП

Потери в проводах равны P = I²·R. Если поднять напряжение, то при той же мощности ток падает — а потери падают в квадрате. Поэтому энергию гонят по высоковольтным линиям, а у потребителя снова понижают. Без трансформаторов дальняя передача электричества была бы невозможна.

Передача энергии

Повышают напряжение до 110–750 кВ для линий электропередачи.

🏘️

Распределение

Понижают до 380/220 В прямо во дворах и районах.

🔌

Блоки питания

В зарядках и адаптерах получают низкое безопасное напряжение.

🔥

Сварка

Дают огромный ток при малом напряжении для дуги.

📟

Измерения

ТТ и ТН масштабируют ток и напряжение для приборов и защит.

🛡️

Развязка

Гальваническая развязка для безопасности в медицине и лабораториях.

06

Формулы и расчёт

Главные соотношения и интерактивный калькулятор

k = N₁ / N₂ = U₁ / U₂
Коэффициент трансформации
U₁ · I₁ ≈ U₂ · I₂
Сохранение мощности (идеально)
E = 4,44 · f · N · Φm
ЭДС обмотки
η = P₂ / P₁ · 100 %
Коэффициент полезного действия

Калькулятор коэффициента трансформации

Введите параметры — остальное посчитается автоматически.

U₂ — вторичное напряжение
k — коэффициент
I₂ — ток вторичной
07

Проверь себя

5 вопросов · мгновенная проверка

08

История и факты

  1. 1831

    Майкл Фарадей открывает электромагнитную индукцию — физическую основу трансформатора.

  2. 1876

    П. Н. Яблочков применяет индукционные катушки для питания своих «свечей» — прообраз трансформатора.

  3. 1885

    Инженеры фирмы Ganz (Блати, Дери, Циперновский) создают трансформатор с замкнутым сердечником и вводят сам термин.

  4. 1886

    Уильям Стэнли строит практичный трансформатор — стартует эпоха переменного тока.

>99%

КПД крупных силовых трансформаторов

>1000 МВА

мощность самых больших машин

0 В

наведётся на выходе, если подать постоянный ток

~50 Гц

частота сети, на которую рассчитано большинство
